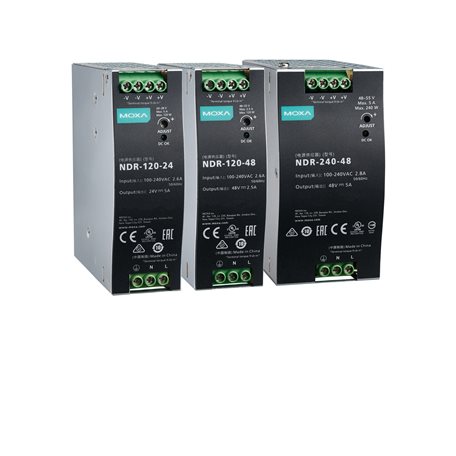

NDR 电源系列120/240 W 小型电源，适用于导轨式产品

NDR 电源系列120/240 W 小型电源，适用于导轨式产品

特点和优势 导轨式安装电源 设计轻薄，适合机柜安装 通用交流电源输入 功率转换效率高介绍NDR 系列导轨式电源专为工业应用而设计。40 至 63 mm 的纤薄外形，使电源可轻松安装在机柜等狭小的空间内。此系列电源支持 -20 至 70°C 工作温度，适用于严苛的工作环境。电源配有金属外壳，支持 90 VAC 至 264 VAC 交流输入，并符合 EN 61000-3-2 标准。 此系列产品还支持恒

在线询价

特点和优势

  • 导轨式安装电源

  • 设计轻薄，适合机柜安装

  • 通用交流电源输入

  • 功率转换效率高

介绍

NDR 系列导轨式电源专为工业应用而设计。40 至 63 mm 的纤薄外形，使电源可轻松安装在机柜等狭小的空间内。此系列电源支持 -20 至 70°C 工作温度，适用于严苛的工作环境。电源配有金属外壳，支持 90 VAC 至 264 VAC 交流输入，并符合 EN 61000-3-2 标准。 此系列产品还支持恒定电流模式，可提供过载保护。



规格

输出电源参数

  • 功率

    NDR-120-24：120 W
    NDR-120-48：120 W
    NDR-240-48：240 W

  • 电压

    NDR-120-24：24 VDC
    NDR-120-48：48 VDC
    NDR-240-48：48 VDC

  • 额定电流

    NDR-120-24：0 至 5 A
    NDR-120-48：0 至 2.5 A
    NDR-240-48：0 至 5 A

  • 波纹和噪声

    NDR-120-24：120 mVp-p
    NDR-120-48：150 mVp-p
    NDR-240-48：150 mVp-p

  • 电压调整范围

    NDR-120-24：24 至 28 VDC
    NDR-120-48：48 至 55 VDC
    NDR-240-48：48 至 55 VDC

  • 满载时的建立时间/上升时间

    NDR-120-24：2500 ms，60 ms @ 115 VAC
    NDR-120-24：1200 ms，60 ms @ 230 VAC
    NDR-120-48：2500 ms，60 ms @ 115 VAC
    NDR-120-48：1200 ms，60 ms @ 230 VAC
    NDR-240-48：3000 ms，100 ms @ 115 VAC
    NDR-240-48：1500 ms，100 ms @ 230 VAC

  • 满载时的典型保持时间

    NDR-120-24：10 ms @ 115 VAC
    NDR-120-24：16 ms @ 230 VAC
    NDR-120-48：10 ms @ 115 VAC
    NDR-120-48：16 ms @ 230 VAC
    NDR-240-48：22 ms @ 115 VAC
    NDR-240-48：28 ms @ 230 VAC

输入电源参数

  • 典型效率

    NDR-120-24：88%
    NDR-120-48：89%
    NDR-240-48：90%

  • 典型电流

    NDR-120-24：1.3 A @ 230 VAC，2.25 A @ 115 VAC
    NDR-120-48：1.3 A @ 230 VAC，2.25 A @ 115 VAC
    NDR-240-48：1.3 A @ 230 VAC，2.5 A @ 115 VAC

  • 电压范围

    90 至 264 VAC（47 至 63 Hz）
    127 至 370 VDC

  • 浪涌电流（冷启动）

    35 A @ 230 VAC，20 A @ 115 VAC

过载保护

  • 额定输出电源

    105 至 160%

  • 保护类型

    恒定电流限制，排除故障工况后自动恢复

过压保护

  • 过压范围

    NDR-120-24：29 至 33 V
    NDR-120-48：56 至 65 V
    NDR-240-48：56 至 65 V

  • 保护类型

    关断工作电压，重新通电以恢复

机械特性

  • 外壳

    金属

  • 尺寸

    NDR-120-24：123.75 x 125.20 x 40 mm（4.87 x 4.93 x 1.57 英寸）
    NDR-120-48：123.75 x 125.20 x 40 mm（4.87 x 4.93 x 1.57 英寸）
    NDR-240-48：127.81 x 123.75 x 63 mm（5.03 x 4.87 x 2.48 英寸）

  • 重量

    NDR-120-24：500 g (1.10 lb)
    NDR-120-48：500 g (1.10 lb)
    NDR-240-48：900 g (1.98 lb)

工作环境

  • 工作温度

    -20 至 70°C（-4 至 158°F）

  • 存储温度

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    20 至 95%（非冷凝）

  • 满载时的最高工作温度

    NDR-120-48：45°C (113°F)
    NDR-120-24：45°C (113°F)
    NDR-240-48：50°C (122°F)

安规认证

  • 安全

    UL 508、EN 62368-1、IEC 62368-1

  • EMC

    EN 55032/24，EN 61000-3-2 Class A，EN 61000-3-3

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：2 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

MTBF

  • 标准

    MIL-HDBK-217F

  • 时间

    NDR-120-24：453,334 小时
    NDR-120-48：453,334 小时
    NDR-240-48：230,206 小时

保修

  • 保修期限

    3 年

  • 详情

    请参阅 www.moxa.com.cn/warranty


型号

NDR-120-24,NDR-120-48,NDR-240-48
