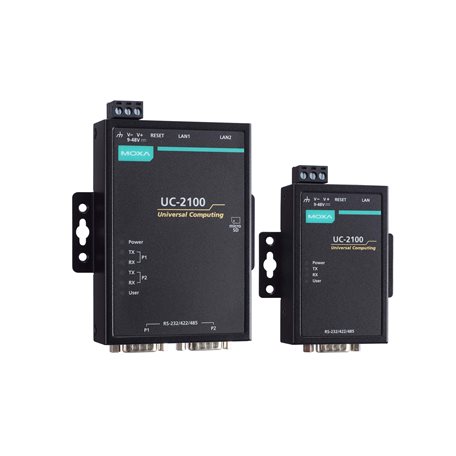

UC-2100 系列ARM 架构掌上型工业计算平台，适用于 IIoT 应用

UC-2100 系列ARM 架构掌上型工业计算平台，适用于 IIoT 应用

特点和优势 Armv7 Cortex-A8 600-1000 MHz 处理器 1 个或 2 个自适应 10/100 Mbps 以太网端口 支持千兆以太网 (UC-2112) 多达 2 个软件可选的 RS-232/422/485 串口，支持所有信号 Moxa 工业 Linux 提供 10 年的软件版本维护 microSD 插槽，提供存储拓展（UC-2111，UC-2112） Mini PCIe 插槽

在线询价

特点和优势

  • Armv7 Cortex-A8 600-1000 MHz 处理器

  • 1 个或 2 个自适应 10/100 Mbps 以太网端口

  • 支持千兆以太网 (UC-2112)

  • 多达 2 个软件可选的 RS-232/422/485 串口，支持所有信号

  • Moxa 工业 Linux 提供 10 年的软件版本维护

  • microSD 插槽，提供存储拓展（UC-2111，UC-2112）

  • Mini PCIe 插槽，可用于 Wi-Fi/蜂窝模块 (UC-2104)

  • -40 至 75°C 宽温型号可选

介绍

UC-2100 系列计算平台专为嵌入式数据采集和处理应用而设计。该计算机配备 2 个软件可选的 RS-232/422/485 全信号串口和 1 个或 2 个以太网端口。这款手掌大小的 ARM 架构计算平台系列提供多种型号，可满足单或双串口和以太网端口、千兆以太网和无线连接等各种接口要求。多功能通信功能使用户能够有效地将 UC-2100 应用于各种复杂的通信解决方案。

UC-2100 系列搭载 Cortex-A8 ARM 处理器，该处理器已经过优化，适用于多种工业解决方案。通过灵活的接口选项，这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关，也是许多大规模部署可用的强大通信平台。专为宽温应用设计的型号可适用于极端环境，如石油和天然气行业。所有型号均使用 Moxa 工业 Linux 平台，提供了优化的软件功能和长期支持。



规格

计算机

  • CPU

    UC-2101-LX：Armv7 Cortex-A8 600 MHz
    UC-2102-LX：Armv7 Cortex-A8 600 MHz
    UC-2104-LX：Armv7 Cortex-A8 600 MHz
    UC-2111-LX：Armv7 Cortex-A8 600 MHz
    UC-2112-LX：Armv7 Cortex-A8 1 GHz
    UC-2112-T-LX：Armv7 Cortex-A8 1 GHz

  • DRAM

    UC-2101-LX：256 MB DDR3
    UC-2102-LX：256 MB DDR3
    UC-2104-LX：256 MB DDR3
    UC-2111-LX：512 MB DDR3
    UC-2112-LX：512 MB DDR3
    UC-2112-T-LX：512 MB DDR3

  • 预装存储

    8 GB eMMC

  • 预装 OS

    Linux Debian 9 内核 4.4（Moxa 工业 Linux）

  • 存储卡槽

    UC-2111-LX：Micro SD 插槽 x 1
    UC-2112-LX：Micro SD 插槽 x 1
    UC-2112-T-LX：Micro SD 插槽 x 1

  • 支持的 OS

    Moxa 工业 Linux (Debian 9)

计算机接口

  • 以太网端口

    UC-2101-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1
    UC-2102-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 2
    UC-2104-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1
    UC-2111-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 2
    UC-2112-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1，自适应 10/100/1000 Mbps 端口（RJ45 接头）x 1
    UC-2112-T-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1，自适应 10/100/1000 Mbps 端口（RJ45 接头）x 1

  • 串口

    UC-2101-LX：RS-232/422/485 端口 x 1，软件可选（DB9 公头）
    UC-2111-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头）
    UC-2112-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头）
    UC-2112-T-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头）

  • Console 端口

    RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1）

  • 扩展插槽

    UC-2104-LX：mPCIe 插槽 x 1

  • 蜂窝天线接头

    UC-2104-LX：SMA x 2

  • SIM 数量

    UC-2104-LX：1

  • SIM 格式

    UC-2104-LX：标准

  • 按钮

    用于串口配置的复位按钮和 DIP 拨码

以太网接口

  • 电磁隔离保护

    1.5 kV（内置）

串口界面

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS，XON/XOFF，ADDC®（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）

  • 波特率

    50 bps 至 921.6 kbps

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ

  • ESD 保护

    4 kV，适用于所有信号

串口信号

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

LED 指示灯

  • 系统

    电源 x 1

  • LAN

    每个端口 2 个 (10/100 Mbps)
    UC-2112-LX，UC-2112-T-LX：每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    UC-2101-LX：每个端口 2 个（Tx，Rx）
    UC-2111-LX：每个端口 2 个（Tx，Rx）
    UC-2112-LX：每个端口 2 个（Tx，Rx）
    UC-2112-T-LX：每个端口 2 个（Tx，Rx）

  • 用户可编程

    UC-2101-LX：用户 x 1
    UC-2102-LX：用户 x 2
    UC-2111-LX：用户 x 1
    UC-2112-LX：用户 x 1
    UC-2112-T-LX：用户 x 1

  • 无线信号强度

    UC-2104-LX：蜂窝/Wi-Fi x 3

机械特性

  • 外壳

    金属

  • 安装

    壁挂式安装、导轨式安装（带可选套件）

  • 重量

    UC-2101-LX：190 g (0.42 lb)
    UC-2102-LX：190 g (0.42 lb)
    UC-2104-LX：220 g (0.49 lb)
    UC-2111-LX：290 g (0.64 lb)
    UC-2112-LX：290 g (0.64 lb)
    UC-2112-T-LX：290 g (0.64 lb)

  • 尺寸（有挂耳）

    UC-2101-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸）
    UC-2102-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸）
    UC-2104-LX：80 x 80 x 30.8 mm（3.15 x 3.15 x 1.21 英寸）
    UC-2111-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
    UC-2112-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
    UC-2112-T-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）

  • 尺寸（无挂耳）

    UC-2101-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸）
    UC-2102-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸）
    UC-2104-LX：57 x 80 x 30.8 mm（2.24 x 3.15 x 1.21 英寸）
    UC-2111-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
    UC-2112-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
    UC-2112-T-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）

工作环境

  • 工作温度

    UC-2101-LX：-10 至 60°C（14 至 140°F）
    UC-2102-LX：-10 至 60°C（14 至 140°F）
    UC-2104-LX：-10 至 70°C（14 至 158°F）
    UC-2111-LX：-10 至 60°C（14 至 140°F）
    UC-2112-LX：-10 至 60°C（14 至 140°F）
    UC-2112-T-LX：-40 至 75°C（-40 至 167°F）

  • 存储温度

    UC-2101-LX：-20 至 70°C（-4 至 158°F）
    UC-2102-LX：-20 至 70°C（-4 至 158°F）
    UC-2104-LX：-20 至 70°C（-4 至 158°F）
    UC-2111-LX：-20 至 70°C（-4 至 158°F）
    UC-2112-LX：-20 至 70°C（-4 至 158°F）
    UC-2112-T-LX：-40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 冲击

    IEC 60068-2-27

  • 振动

    2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接任何 USB 设备）

电源参数

  • 输入电压

    9 至 48 VDC

  • 输入电流

    0.084 A @ 9 VDC，0.45 A @ 48 VDC

  • 电源功耗

    4 W

MTBF

  • 时间

    UC-2101-LX：1,360,496 小时
    UC-2102-LX：1,652,339 小时
    UC-2104-LX：1,577,995 小时
    UC-2111-LX：9,985,911 小时
    UC-2112-LX：982,882 小时
    UC-2112-T-LX：982,882 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

可靠性

  • 报警工具

    外部 RTC（实时时钟）

  • 自动重启触发器

    外部 WDT（看门狗计时器）

安规认证

  • 安全

    EN 60950-1，IEC 60950-1，UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
    IEC 61000-4-5 Surge：电源：0.5 kV；信号：1 kV
    IEC 61000-4-6 CS：3 V
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

保修

  • 保修期限

    5 年

  • 详情

    请参阅 www.moxa.com.cn/warranty


型号

UC-2101-LX,UC-2102-LX,UC-2104-LX,UC-2111-LX,UC-2112-LX,UC-2112-T-LX
