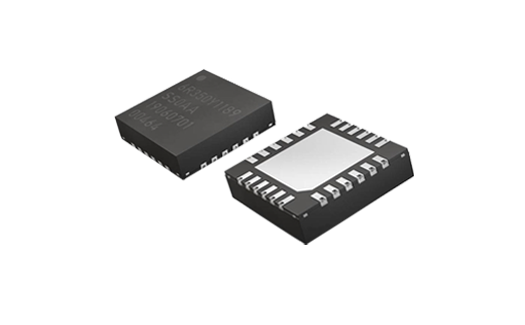

EWTS5GNB21 EWTS5G-HP（高性能）系列6in1惯性传感器（6DoF惯性传感器）
.tooltip {position: relative; border-bottom: 1px dotted black;}.tooltip .tooltiptext {visibility: hidden; width: 450px; background-color: black; color: #fff; text-align: center; font-size: 1em; border
什么是指定 Panasonic 直接技术：指定 Panasonic 直接技术是新产品技术，这些技术非常先进，必须设计到应用中，然后直接向 Panasonic 进行测试和购买。一旦客户提供应用详细信息，指定 Panasonic 直接技术可能以工程样品的形式从 Panasonic 或通过有限分销商合作伙伴提供。
EWTS5G -HP 系列 6in1 传感器 提供高性能类型，加速度 Z 偏移误差从 ≦ ±0.084 G 改善至 ≦ ±0.05 G，灵敏度误差从 ±3% 增强至 ±2%，适用于高精度、灵活且灵敏的汽车、工业和商业应用。此设计将三个加速度计和三个陀螺仪组合在一个 MEMS 芯片上，封装尺寸为 4.5mm x 4.5mm x 1.1mm。
松下的 6in1 传感器 6DoF（自由度）惯性传感器符合汽车应用的 ISO26262 功能安全标准。该传感器具有一个独特的传感元件，由一个 MEMS 芯片上的三个加速度计和三个陀螺仪组成，可提供高传感精度和更大的系统设计灵活性。MEMS、ASIC 和 Cap 直接在晶圆级粘合并封装，使EWTS5G-HP 系列 6in1 惯性传感器紧凑、高精度、易于安装且高度可靠。
具有 6DoF 的EWTS5G -HP 系列采用小尺寸封装，可实现紧凑而简单的 ECU 系统设计。松下可以根据要求为该产品提供专家设计协助，包括分线 PCB、仅供借用的评估套件和/或软件。
6in1 惯性传感器的特点和优点
单个封装内包含 6 个自由度 (DoF)，尺寸为 4.5 x 4.5 x1.1 毫米
单个 MEMS 芯片上集成 3 个加速度计和 3 个陀螺仪传感器
所有 6 个传感器元件均位于单个芯片中，并能以非常严格的精度保持轴对轴的感测
单个 MEMS 和 ASIC 芯片设计并直接在晶圆级键合
无需将轴对准安装位置，将多个传感器安装到 PCB 上
加速度 Z 轴偏移误差从 ≦ ±0.084 G 改善至 ≦ ±0.05 G
灵敏度误差从 ±3% 增强至 ±2%
高度精确的系统设计灵活性，实现紧凑、简单的 ECU 系统设计
汽车安全系统和自我诊断的 ISO26262 功能安全合规性
ASIL-B，兼容 ASIL-D 功能安全系统开发汽车级安全应用，包括翻车检测和电动稳定控制 (ESC) 系统
强大的自我诊断功能，配备两个温度传感器进行补偿
符合 AEC-Q100 标准
符合 RoHS 和 REACH 要求
6in1 传感器行业
汽车
运输
机器人/运输
6in1 传感器的应用
横滚和俯仰稳定性
ADAS 系统（高级驾驶辅助系统）
农业或建筑机械
AGV 或 AMR 和叉车
规格
| Item | Performance characteristics |
|---|---|
| Size (mm) (mm) | 4.5 x 4.5 x 1.1 |
| Operating temperature (°C) | -40 to +105 |
| Storage Temperature | -40 to +105°C |
| Operating Voltage (DC) (V) | 3.3 ± 0.3 |
| Current Consumption | ≦ 10 mA |
| Data Interface | SPI |
| Gyro Axis | X, Y, Z |
| Gyro Cross Axis Sensitivity | ≦ ± 2.0 % |
| Acceleration Output Noise | ≦ 4 mG rms (LPF : 60 Hz) |
| Acceleration Cross Axis Sensitivity | ≦ ± 2.0 % |
| Acceleration Frequency Response | 10, 46, 60, 250, 300, 400 (Selectable) Hz |
| Acceleration Scale Factor Error | ≦ ± 3.0 % |
| Acceleration Zero Point Error | ≦ ± 50 mG (X, Y), ≦ ± 50 mG (Z) |
| Acceleration Axis | X, Y, Z |
| Gyro Output Noise | ≦ 0.1 dps rms (LPF : 60) |
| Gyro Frequency Response (Hz) | 10, 12.5, 27, 30, 46, 60 (Selectable) |
| Gyro Full Scale Range | ± 300, ± 150, ± 120, ± 60, ± 30 (Selectable) dps |
| Gyro Scale Factor Error | ≦ ± 2.0 % |
| Gyro Zero Point Error | ≦ ± 2.0 dps |
| Acceleration Orthogonality | ≦ 0.5° |
