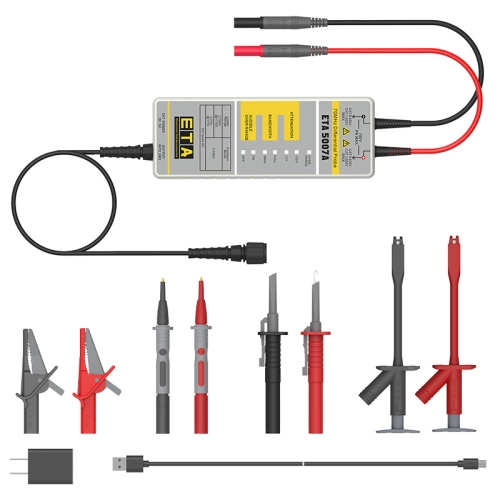

ETA5007A高压差分探头
ETA5007A高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达70MHz,可用于700V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。- 安全的浮地测量- 不会损坏示波器和被测器件-
ETA5007A高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达70MHz,可用于700V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。- 安全的浮地测量- 不会损坏示波器和被测器件-
ETA5007A高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达70MHz,可用于700V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。
埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
- 安全的浮地测量
- 不会损坏示波器和被测器件
- 抗干扰能力强
- 声光报警功能
- 5MHz带宽限制功能选择
- 具备良好的共模噪声抑制能力
型号 | ETA5007A |
带宽(-3dB) | 70MHz |
上升时间 | ≤5ns |
精度 | ±2% |
量程选择(衰减比) | 10X/100X |
最大差分测量电压 | 10X:±70V DC+ Peak AC 100X:±700V DC+ Peak AC |
共模电压 | ±700V DC + Peak AC |
最大输入对地电压 | 450VCATⅡ 600VCATⅠ Vrms |
输入阻抗 | 单端对地: 2.5MΩ±1% 两输入端之间:5MΩ±1% |
输入电容 | 单端对地: <4pF 两输入端之间:<2pF |
CMRR | DC: >80dB 100KHz: >60dB 1MHz: >50dB 3.2MHz: >30dB 50MHz: >26dB |
噪声电平 | 10X: <20mVrms 100V: <120mVrms |
过载指示电压阀值 | 10X: ≥70V 100V: ≥700V |
带宽限制 (5MHz) | ≥-3dB@5MHz |
过载指示灯 | 有(红灯) |
过载报警声 | 有(可选择关闭) |
自动保存功能 | 有 |
偏置可调功能 | 有(进入测试模式下调整) |
终端负载要求 | ≥100kΩ |
电源 | USB 5V/1A适配器 |
安全符合标准 | EN61010-1:2010 |
EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
