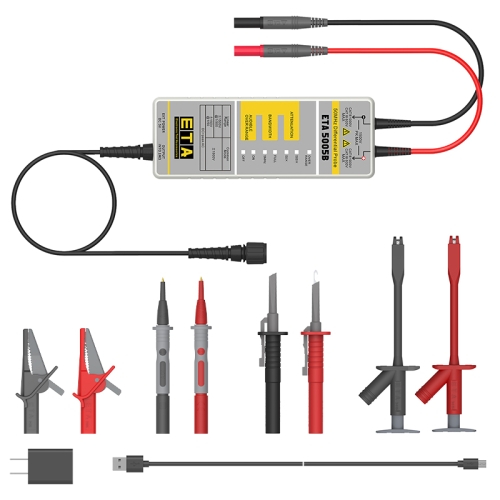

ETA5005B高压差分探头
ETA5005B高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达50MHz，可用于1500V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。- 安全的浮地测量- 不会损坏示波器和被测器件
ETA5005B高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达50MHz，可用于1500V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。
埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
- 安全的浮地测量
- 不会损坏示波器和被测器件
- 抗干扰能力强
- 声光报警功能
- 5MHz带宽限制功能选择
- 具备良好的共模噪声抑制能力
规格
| 型号 | ETA5005B |
| 带宽(-3dB) | 50MHz |
| 上升时间 | ≤5ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压 | 50X：±150V DC+ Peak AC 500X：±1500V DC+ Peak AC |
| 共模电压 | ±1500V DC + Peak AC |
最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
输入阻抗 | 单端对地: 5MΩ±1% 两输入端之间：10MΩ±1% |
| 输入电容 | 单端对地: ＜4pF 两输入端之间：＜2pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB |
噪声电平 | 50X: ＜50mVrms 500V: ＜300mVrms |
| 过载指示电压阀值 | 50X: ≥150V 500V: ≥1500V |
| 带宽限制 (5MHz) | ≥-3dB@5MHz |
| 过载指示灯 | 有（红灯） |
| 过载报警声 | 有（可选择关闭） |
| 自动保存功能 | 有 |
| 偏置可调功能 | 有（进入测试模式下调整） |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 安全符合标准 | EN61010-1:2010 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
