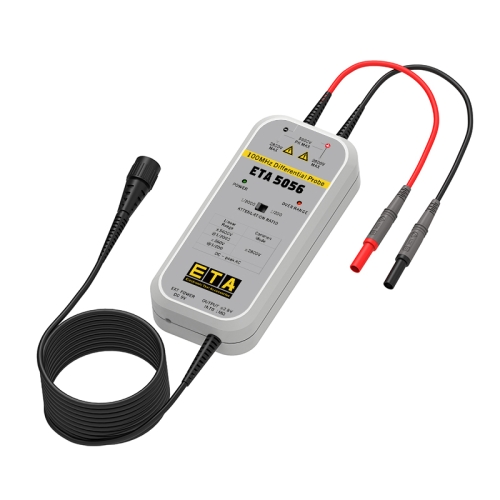

ETA5056 高压差分探头
ETA5056有源高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达100MHz，可用于5600V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。-安全的浮地测量-不会损坏示波器和被测器件
ETA5056有源高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达100MHz，可用于5600V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。
埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
- 安全的浮地测量
- 不会损坏示波器和被测器件
- 抗干扰能力强
- 时序定位精准
- 测量精度高
- 具有高的共模抑制比
规格
| 型号 | ETA5026 | ETA5056 |
| 上升时间 | 3.5nS | |
| 频宽 | 100MHz | |
| 精度 | ±2% | |
| 衰减比 | 1/100，1/1000 | 1/200，1/2000 |
| 输入阻抗 | 单端对地：8MΩ 两输入端之间：16MΩ | 单端对地：16MΩ 两输入端之间：32MΩ |
| 输入电容 | 单端对地：7p 两输入端之间：3.5pF | 单端对地：4p 两输入端之间：2pF |
最大差分测量电压 （DC + peak AC） | 1/100:260V 1/1000:2600V | 1/200:560V 1/2000:5600V |
| 最大共模输入电压 | 2000Vrms，CATⅡ 1000Vrms，CATⅢ | 2800Vrms，CATⅡ 1400Vrms，CATⅢ |
| 噪声 | 1/100: ≤ 1.5mVrms 1/1000: ≤ 1mVrms | 1/200: ≤ 1.5mVrms 1/2000: ≤ 1mVrms |
| CMRR | DC: ≥80dB 100Hz: ≥ 60dB 1MHz: ≥ 50dB | |
超量程报警电压阀值 （DC + peak AC） | 1/100: 280V ±2V 1/1000: 2800V ±20V | 1/200: 580V ±4V 1/2000: 5800V ±40V |
| 电源适配器 | DC9V，1000mA | |
| 输入线长度 | 约30cm | |
| 输出线长度 | 约90cm | |
| 探头主体尺寸 | 120×55×24(mm) | |
| 重量 | 160g | |
| 工作环境 | 0~40℃ 10%-85%RH |
