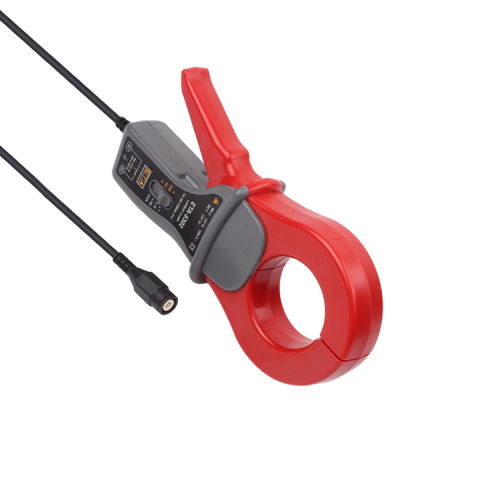

ETA5302 交流电流探头
ETA5302示波器电流钳,测量安全无需断开电路,轻而易举的实现与被测对象连接,标准的BNC 输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形,满足特殊场合测试要求。主要应用:测量电流中的谐波组成检测正弦电流波形测量正弦波中的相移半导体开关的电流分布式电流监控电力母线监测监测谐波、功率以及电能质量大型电动机、泵、风机测试IGBT、MOSFET 管电流测量规格ETA5302:
ETA5302示波器电流钳,测量安全无需断开电路,轻而易举的实现与被测对象连接,标准的BNC 输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形,满足特殊场合测试要求。主要应用:测量电流中的谐波组成检测正弦电流波形测量正弦波中的相移半导体开关的电流分布式电流监控电力母线监测监测谐波、功率以及电能质量大型电动机、泵、风机测试IGBT、MOSFET 管电流测量规格ETA5302:
ETA5302示波器电流钳,测量安全无需断开电路,轻而易举的实现与被测对象连接,标准的BNC 输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形,满足特殊场合测试要求。
主要应用:
测量电流中的谐波组成
检测正弦电流波形
测量正弦波中的相移
半导体开关的电流
分布式电流监控
电力母线监测
监测谐波、功率以及电能质量
大型电动机、泵、风机测试
IGBT、MOSFET 管电流测量
ETA5302:1mV/A档 (1000A Max.Peak) | |||
电流范围 | 5A...50A | 50A...200A | 200A...1000A |
信号输出精度% | 1%+1mV | 2%+1mV | 2%+1mV |
相位度 | 3° | 2° | 1° |
ETA5302:10mV/A 档 (100A Max.Peak) | |||
电流范围 | 2.0A...5A | 5A...20A | 20A...100A |
信号输出精度% | 2%+5mV | 3%+5mV | 3%+5mV |
相位度 | 15° | 10° | 5° |
ETA5302:100mV/A 档档 (10A Max.Peak) | |||
电流范围 | 0.1A...1.0A | 1.0A...5A | 5A...10A |
信号输出精度% | 未指定 | 3%+10mV | 5%+10mV |
相位度 | 未指定 | 未指定 | 15° |
电流范围 | 5A...1000A Peak 2A...100A Peak 1A...10A Peak |
输入输出比例 | 1mV~/1A~ 10mV~/1A~ 100mV~/1A~ |
测量电流范围 | 1A~1000A Peak |
最大工作电压 | 600V CATⅢ |
频率范围 | DC to 100KHz (-3dB for 50KHz to 100KHz) |
钳口尺寸 | 最大52mm |
整体尺寸 | 216 x 11 x 45mm |
线缆长度 | 1.5米 |
操作温度 | 0 ℃ to + 50 ℃ |
湿度 | 95% RH or less (at 0~40 ℃) |
安规 | Meets EN61010-1/A2:1995 Meets EN61010-2-032:1995 |
