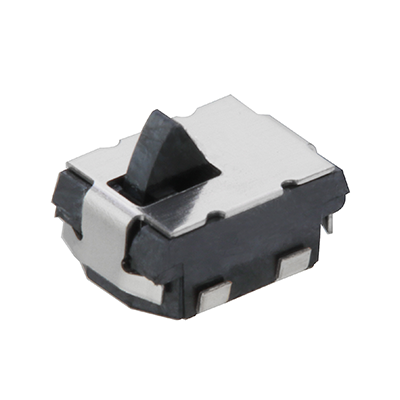

ESE-16J001 ESE-16 系列检测开关
Panasonic 的 ESE-16 系列检测开关为 2.2mm x 3.5mm x 1.5mm 表面贴装型,机身纤薄,节省空间。此开关为单刀单掷,仅具有常开触点形式。此ESE-16 系列仅需 250mN 的较小驱动力即可启动,并保持稳定的接触压力,通过擦拭动作自清洁接触面。ESE -16 系列开关采用 J 型弯曲端子,支持回流焊接方式。此开关可使用标准喷嘴安装,便于组装。特点和优点外形尺寸:2.
Panasonic 的 ESE-16 系列检测开关为 2.2mm x 3.5mm x 1.5mm 表面贴装型,机身纤薄,节省空间。此开关为单刀单掷,仅具有常开触点形式。此ESE-16 系列仅需 250mN 的较小驱动力即可启动,并保持稳定的接触压力,通过擦拭动作自清洁接触面。ESE -16 系列开关采用 J 型弯曲端子,支持回流焊接方式。此开关可使用标准喷嘴安装,便于组装。特点和优点外形尺寸:2.
Panasonic 的 ESE-16 系列检测开关为 2.2mm x 3.5mm x 1.5mm 表面贴装型,机身纤薄,节省空间。此开关为单刀单掷,仅具有常开触点形式。此ESE-16 系列仅需 250mN 的较小驱动力即可启动,并保持稳定的接触压力,通过擦拭动作自清洁接触面。ESE -16 系列开关采用 J 型弯曲端子,支持回流焊接方式。此开关可使用标准喷嘴安装,便于组装。
特点和优点
外形尺寸:2.2 mm × 3.35 mm (高度:1.5 mm)
轻操作力:250 mN 或更低
支持自动安装:可通过标准喷嘴安装
应用
便携式电子设备中的介质检测
Item | Performance characteristics |
---|---|
Operation Type | Vertically, Horizontally |
Positioning | Without Boss |
Terminal Type | J-bent terminals |
Style | For reflow soldering |
Circuit Type | Normally open type (N.O.) |
Travel Type | Standard stroke type |
Direction of Motion | Up to Down operation |
Rating | 50 µA 3 V DC to 10 mA 5 V DC (Resistive load) |
Contact Resistance (M&Omega: Max.) | 500 mΩ max. (Initial) |
Insulation Resistance (MΩ Min. at 100V DC) | 100 MΩ min. (at 100 V DC for 1 minute) |
Dielectric Withstanding Voltage | 100 V AC (50 Hz or 60 Hz) for 1 minute |
Operating Force | 250 mN max. |
External Dimensions (WxDxH) | 2.2 x 3.35 x 1.5 mm |
Mounting Height (mm) (mm) | 1.5 mm |
Poles and Throws | 1-pole 1-throw |
Full Stroke Position | 1.5 mm |
Pushing distance | 1.0 mm |
Operating Life | 50,000 cycles min. |
Temperature Range | Standard:-10°C to +60°C Automotive: -40°C to +85°C |
Heat Resistance | Standard:+70°C for 96 hours Automotive: +85°C for 96 hours |
Low Temperature Resistance | Standard:-25°C for 96 hours Automotive: -40°C for 96 hours |
Humidity Resistance | +40 °C 90 % to 95 % RH for 96 hours |
Packaging | Embossed Taping (Reel Pack) |
Minimum Quantity/Packing Unit | 4,000 pcs. |
Quantity/Carton | 24,000 pcs. |
