Panasonic松下

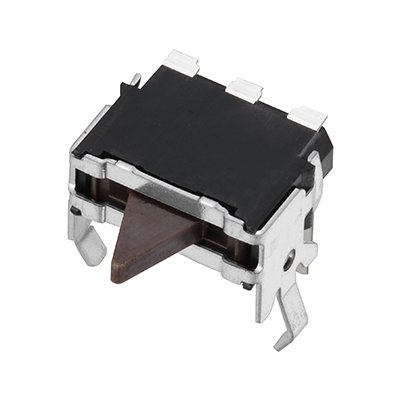

ESE-24SH1 ESE-24 系列检测开关

Panasonic 的 ESE-24 系列检测开关是一种低调检测开关,水平方向高度为 3 毫米,垂直方向高度为 5.6 毫米。此开关专为空间有限的应用而设计。此双向操作开关具有 SPDT 触点布置和 OFF 中点,具有自动返回状态,允许 1 个 OFF 位置和 2 个 ON 位置。ESE -24系列检测开关采用滑动机构,具有稳定的接触压力和高可靠性。该开关通常用作安全和控制功能,以检测商用电子产品

Panasonic 的 ESE-24 系列检测开关是一种低调检测开关,水平方向高度为 3 毫米,垂直方向高度为 5.6 毫米。此开关专为空间有限的应用而设计。此双向操作开关具有 SPDT 触点布置和 OFF 中点,具有自动返回状态,允许 1 个 OFF 位置和 2 个 ON 位置。

ESE -24系列检测开关采用滑动机构,具有稳定的接触压力和高可靠性。该开关通常用作安全和控制功能,以检测商用电子产品设备的输入动作。

特点和优点

  • 采用滑动机械触点的高可靠性杠杆式检测开关

  • 长超程

  • 用作操作开关

  • 双向操作、中点自动返回型

  • 单刀双掷(中点关闭)触点排列

  • 宽工作温度范围:-10C 至 +85C

  • 提供具有波峰焊或回流焊功能的表面贴装类型

应用

  • 便携式电子设备中的介质检测

  • 操作其他电子设备的开关。


规格

Specifications table for model ESE-24SH1
ItemPerformance characteristics
Operation TypeHorizontally
PositioningWithout Boss
Terminal TypeDip terminal
StyleFor wave soldering
Circuit TypeNormally open type (N.O.)
Travel TypeStandard stroke type
Direction of MotionBidirectional operation
Rating50 µA 3 V DC to 10 mA 5 V DC (Resistive load)
Contact Resistance (M&Omega: Max.)500 mΩ max. (Initial)
Insulation Resistance (MΩ Min. at 100V DC)100 MΩ min. (at 100 V DC for 1 minute)
Dielectric Withstanding Voltage100 V AC (50 Hz or 60 Hz) for 1 minute
Operating Force350 mN max.
External Dimensions (WxDxH)7.5 x 5.6 x 4.65 mm
Mounting Height (mm) (mm)4.65 mm
Poles and Throws1-pole 2-throws (OFF at midpoint)
Full Stroke Position2.6 mm
Pushing distance2.45 mm
Operating Life50,000 cycles min.
Temperature RangeStandard:-10°C to +70°C
Automotive: -40°C to +85°C
Heat ResistanceStandard: +80°C for 96 hours
Automotive: +85°C for 96 hours
Low Temperature ResistanceStandard: -25°C for 96 hours
Automotive: -40°C for 96 hours
Humidity Resistance+40 °C 90 % to 95 % RH for 96 hours
PackagingPolyethylene Bag (Bulk)
Minimum Quantity/Packing Unit160 pcs.
Quantity/Carton8,000 pcs.
Lever return volumeStandard type
