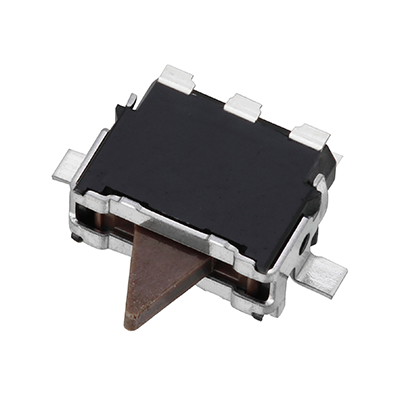

ESE-24MH1 ESE-24 系列检测开关
Panasonic 的 ESE-24 系列检测开关是一种低调检测开关，水平方向高度为 3 毫米，垂直方向高度为 5.6 毫米。此开关专为空间有限的应用而设计。此双向操作开关具有 SPDT 触点布置和 OFF 中点，具有自动返回状态，允许 1 个 OFF 位置和 2 个 ON 位置。ESE -24系列检测开关采用滑动机构，具有稳定的接触压力和高可靠性。该开关通常用作安全和控制功能，以检测商用电子产品
Panasonic 的 ESE-24 系列检测开关是一种低调检测开关，水平方向高度为 3 毫米，垂直方向高度为 5.6 毫米。此开关专为空间有限的应用而设计。此双向操作开关具有 SPDT 触点布置和 OFF 中点，具有自动返回状态，允许 1 个 OFF 位置和 2 个 ON 位置。
ESE -24系列检测开关采用滑动机构，具有稳定的接触压力和高可靠性。该开关通常用作安全和控制功能，以检测商用电子产品设备的输入动作。
特点和优点
采用滑动机械触点的高可靠性杠杆式检测开关
长超程
用作操作开关
双向操作、中点自动返回型
单刀双掷（中点关闭）触点排列
宽工作温度范围：-10C 至 +85C
提供具有波峰焊或回流焊功能的表面贴装类型
应用
便携式电子设备中的介质检测
操作其他电子设备的开关。
规格
| Item | Performance characteristics |
|---|---|
| Operation Type | Horizontally |
| Positioning | Without Boss |
| Terminal Type | Straight terminal |
| Style | For reflow soldering |
| Circuit Type | Normally open type (N.O.) |
| Travel Type | Standard stroke type |
| Direction of Motion | Bidirectional operation |
| Rating | 50 µA 3 V DC to 10 mA 5 V DC (Resistive load) |
| Contact Resistance (M&Omega: Max.) | 500 mΩ max. (Initial) |
| Insulation Resistance (MΩ Min. at 100V DC) | 100 MΩ min. (at 100 V DC for 1 minute) |
| Dielectric Withstanding Voltage | 100 V AC (50 Hz or 60 Hz) for 1 minute |
| Operating Force | 350 mN max. |
| External Dimensions (WxDxH) | 7.5 x 5.6 x 3.0 mm |
| Mounting Height (mm) (mm) | 3.0 mm |
| Poles and Throws | 1-pole 2-throws (OFF at midpoint) |
| Full Stroke Position | 1.4 mm |
| Pushing distance | 2.45 mm |
| Operating Life | 50,000 cycles min. |
| Temperature Range | Standard:-10°C to +70°C Automotive: -40°C to +85°C |
| Heat Resistance | Standard: +80°C for 96 hours Automotive: +85°C for 96 hours |
| Low Temperature Resistance | Standard: -25°C for 96 hours Automotive: -40°C for 96 hours |
| Humidity Resistance | +40 °C 90 % to 95 % RH for 96 hours |
| Packaging | Polyethylene Bag (Bulk) |
| Minimum Quantity/Packing Unit | 200 pcs. |
| Quantity/Carton | 10,000 pcs. |
| Lever return volume | Standard type |
